根據法拉第電磁感應定律，研制出了交流發電機。如圖所示是最簡單的交流發電機的原理示意圖，可用來說明交流發電機工作的基本原理。

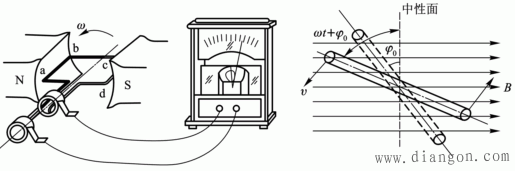

圖1交流發電機原理示意圖
在圖a中，將一個可以繞固定轉動軸轉動的單匝線圈abcd放置在勻強磁場中，為了避免在線圈轉動過程中，兩根引出的導線扭絞在一起，把線圈兩根引線分別接到與線圈一起轉動的兩個銅環上，銅環通過電刷與外電路連接。當線圈abcd在外力作用下，在勻強磁場中以角速度
勻速轉動時，線圈的ab邊和cd邊作切割磁感線運動，線圈中產生感應電動勢。如果外電路是閉合的，閉合回路中將產生感應電流。ad和bc邊的運動不切割磁感線，則不產生感應電流。
圖b所示的是轉動線圈的截面圖。線圈abcd以角速度
逆時針勻速轉動。設在起始時刻，線圈平面與中性面的夾角為
，t時刻線圈平面與中性面的夾角為
。從圖中可以看出，cd邊運動速度
與磁感線方向的夾角也是
，設cd邊的長度為l，磁場的磁感應強度為b，則由于cd邊作切割磁感線的運動所產生的感應電動勢為
同樣的道理，ab邊產生的感應電動勢為
所以整個線圈產生的感應電動勢為
可見，發電機產生的電動勢按正弦規律變化，可以向外電路輸送正弦交流電。
應當指出，實際的發電機構造比較復雜，線圈匝數很多，而且嵌在硅鋼片制成的鐵心上，叫做電樞；磁極是由電磁鐵構成的。一般多采用旋轉磁極式，即電樞不動，磁極轉動。
